工业生产都讲究布线的重要性，在综合布线环节中，电路布线相较网络布线等内容来说，更为复杂。 CEIDI西递总结了工业车间电路装修布线的相关知识点，供大家学习分享。>>>商务洽谈，点此处，在线咨询

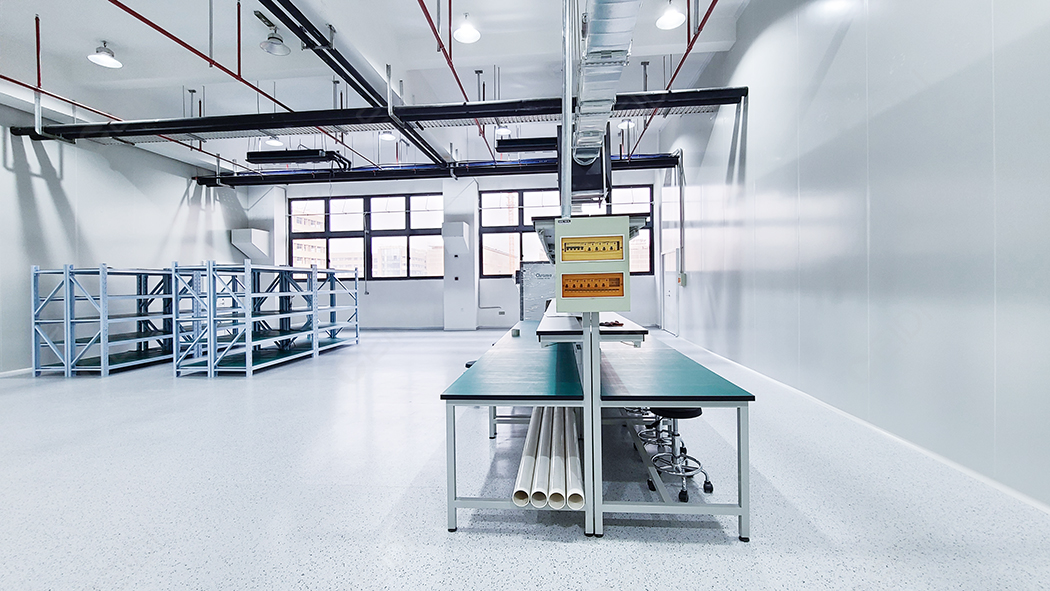

工厂电路布线规范：车间装修电路布线施工 CEIDI西递
工厂车间装修电路布线施工要规范应参考如下内容：
一、电气布线时要注意绝缘处理
暗管铺设需用PVC管，明线铺设必须使用PVC线槽，这样做就可以确保隐蔽的线路不会被破坏。铺装电线时，一定要用直径1.5毫米至2.5毫米有塑料或橡胶绝缘保护层的单股铜线，如果是火线、零线、地线三股平行铺设，三股线的外面还要用塑料管再包裹起来，以起到双重绝缘的目的。
二、工厂车间装修电路安装要带有漏电开关的配电箱
因为有了漏电开关，一旦家中发生漏电现象，如电器外壳带电，人身触电等，漏电开关就会自动跳闸，从而保证人身安全。此外，在配电箱中断路器的选择上要非常慎重，最好选择知名品牌的产品，确保配电安全。
三、工厂车间装修电路安装插座、开关的选择与安装
安装插座、开关时，必须要按“火线进开关，零线进灯头”及“左零右火，接地在上”的规定接线。相线、零线、接地线必须分色，原则上零线为黑，接地线为双色线。有了规范的安装的后，最主要的任务是选择有质量保障的产品。
四、工厂车间装修电路注意电路分零，火，地，线材也要分色
1.电线没套绝缘管。工厂车间装修电路之前，需有一个整体规划，所有电线均必须套管，
接头应在线盒内，分线盒(绝缘管内)之间不允许有接头，所有接头必须涮锡，然后用绝缘胶布缠绕。
2. 电线不分色，管理混乱。这样一来，一旦出现问题，将因为分不清线而无法检测、维修线路。
3.有些虽然套了管，但中间的电线有扭曲、接头等。有隐患!对于管内接头，一旦电路负荷较大时，就有可能会打出火花而发生火灾。所以，管道内不允许有接头，而必须是整线。
4.强弱电同走一根管槽，有的甚至同走一根管。这样走线最大的弊端就是信号干扰。所以强弱电必须分管走线，不得长距离平行。如果避免不了，间隔不低于30cm，再有就是如果PVC管穿了过多的电线，维修的时候会难以抽拉，管内留40%-60%空间为佳。
五、工厂车间配线间配线柜的制作和安装
在配线间应制作一配线柜，材料为金属柜，长：1200MM，宽：1000MM，厚：500MM，柜子中间放置一活动面板，面板上预先钻一些固定孔以固定配线架。六单元机柜放置在配线柜下方，通过PVC槽将线缆由配线架走入机柜里接入机柜里的网络设备中。任一配线架的金属基座及配线柜都应接地，且接地电阻不大于3欧姆。
六、办公区电路要求
根据办公楼建筑结构，选择中式双口墙壁型信息插座，提供标准的RJ45接口，可接电话、计算机。为了美观，信息插座均采用暗埋式，对于有源设备，信息插座附近应设单孔三相电源。
一般CEIDI设计师会依据厂房车间的功能布局和设备详情绘制电路图，方便后期施工。考虑的因素包括：
1.根据各类负荷数量，分清负荷类型，辅助客户选择好电气设备。
2.根据各类电气设备对承重、功耗要求特点，确定分布位置。
3.根据电气设备分别，确定厂房车间电力布线。
附：厂房电气设计参考规范
1.筑工程施工质收统一标准 GB 50300-2001
2.建筑电气工程施工质量验收规范 GB 50303-2002
3.梯工程施工质量验收化 GB 50310-2002
4.智能建筑工程质量验收规范 GB 50339-2003
5.火灾自动报警系统施工及验收规范 GB 50166-2007
6.火灾自动报警系统设计规范 GB 50116-98
